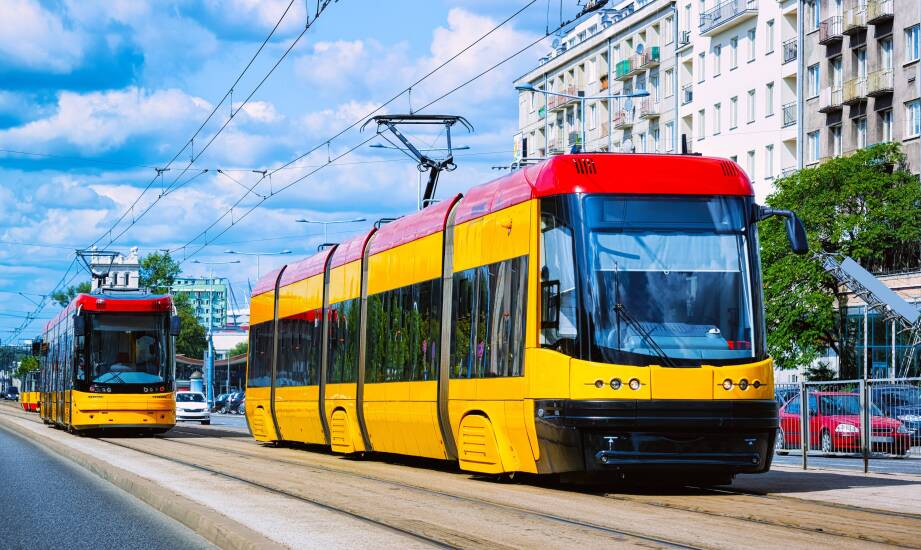

Znaczenie odbieraka prądu dla niezawodności tramwajów

Pantograf, nazywany też odbierakiem prądu, jest kluczowym elementem układu zasilania tramwajów. Od jego niezawodności zależy ciągłość ruchu i punktualność całej sieci. Awarie tego podzespołu odpowiadają nawet za 20 do 30 procent przerw w kursowaniu w dużych aglomeracjach, dlatego dbałość o aktualny stan techniczny odbieraka prądu ma bezpośrednie przełożenie na mniejsze opóźnienia i stabilny rozkład jazdy.

Przeczytaj również: Kiedy warto podjąć decyzję o upadłości konsumenckiej?

Funkcja i znaczenie w zasilaniu pojazdu

Pantograf zapewnia nieprzerwane pobieranie energii elektrycznej z przewodu jezdnego do tramwaju, utrzymując stabilny kontakt przy nacisku rzędu 50 do 120 N. Taki docisk pozwala przekazywać prąd o natężeniu nawet do 1000 A przy napięciu 600 do 750 V DC, co pokrywa potrzeby współczesnych układów napędowych i systemów pokładowych, w tym ogrzewania oraz klimatyzacji. Konstrukcja pantografu musi kompensować wibracje, nierówności toru i zmienną geometrię sieci, tak aby kontakt z drutem był stabilny również podczas przyspieszania i hamowania.

Przeczytaj również: Jak wygląda profesjonalne pranie dywanów?

Przepływ energii odbywa się przez wkładki ślizgowe z materiałów węglowych do instalacji pojazdu. Każda przerwa w kontakcie powoduje iskrzenie i ryzyko powstania łuku elektrycznego, a dłuższy zanik zasilania przekłada się na przestoje, zmiany cykli sygnalizacji na skrzyżowaniach i uciążliwości dla pasażerów. Z tego względu stabilność pracy pantografu bezpośrednio przekłada się na punktualność ruchu.

Przeczytaj również: Jak często dezynfekować przestrzeń biurową?

Budowa i główne typy

W tramwajach stosuje się dwa podstawowe rozwiązania: pantografy jednoramienne (obecny standard) oraz starsze dwuramienne. Wersje jednoramienne wykorzystują lekkie ramię o półsztywnej kinematyce i układ dźwigni, które zapewniają kompaktową konstrukcję, mniejszą masę oraz bardziej precyzyjny docisk do przewodu jezdnego.

Do kluczowych elementów należą: rama główna z aluminium lub stali, głowica z wkładkami ślizgowymi, izolatory, sprężyny lub siłowniki regulujące docisk, mechanizmy zabezpieczające przed uszkodzeniami kolizyjnymi oraz sterownik z czujnikami. W nowoczesnych rozwiązaniach stosuje się dodatkowo sensory przyspieszeń i nacisku, rejestrację pracy oraz identyfikację komponentów, co ułatwia monitorowanie zużycia i planowanie serwisu.

Parametry techniczne decydujące o niezawodności

O trwałości i efektywności pantografu decyduje przede wszystkim siła nacisku głowicy na drut. Zbyt mały docisk sprzyja utracie kontaktu, a zbyt duży przyspiesza zużycie zarówno wkładek, jak i przewodu jezdnego. Istotny jest także zakres prędkości, przy których pantograf utrzymuje stabilny ślizg. W ruchu tramwajowym prędkość może dochodzić do 80 km/h, co zwiększa obciążenia dynamiczne całego układu.

Kolejnym czynnikiem jest odporność na zjawiska łączeniowe i łuk elektryczny, który w warunkach awaryjnych może osiągać bardzo duże natężenia. Erozja materiału ślizgu przyspiesza szczególnie w deszczu i mgle, gdy żywotność wkładek spada o 15 do 20 procent. Średni ubytek materiału wynosi 0,5 do 1 mm na 10 000 km przejazdu, lecz zależy on od jakości sieci, warunków pogodowych i stylu jazdy.

Dane liczbowe i koszty eksploatacji

W dużych polskich miastach awarie pantografów odpowiadają za 15 do 25 procent opóźnień w skali roku. W Warszawie w 2024 roku odnotowano około 1 200 interwencji związanych z odbiorem prądu, z czego 35 procent dotyczyło nadmiernego zużycia wkładek ślizgowych.

Wymiana kompletnego pantografu kosztuje zwykle 20 000 do 50 000 PLN. Żywotność zespołu osiąga 200 000 do 500 000 km, a średni czas bezawaryjnej pracy to 50 000 do 100 000 km. Właściwa eksploatacja i prewencyjne przeglądy pozwalają utrzymać dostępność na poziomie 98 do 99,5 procent. Co więcej, redukcja masy poprzez zastosowanie kompozytów może obniżyć zużycie energii w eksploatacji o 5 do 8 procent, zwłaszcza w ruchu z licznymi rozruchami i hamowaniami.

Eksploatacja, przeglądy i typowe przyczyny awarii

Podczas jazdy pantograf pracuje w trybie dynamicznym. Unoszenie zapewniają układy pneumatyczne lub elektryczne, a docisk jest regulowany przez sprężyny i siłowniki. Stabilny kontakt z przewodem wymaga utrzymania odpowiedniej prędkości przejazdu oraz poprawnej geometrii sieci. Powyżej około 60 km/h rośnie amplituda drgań, co zwiększa ryzyko krótkotrwałych przerw w kontakcie i powstawania łuku.

Do najczęstszych źródeł usterek należą zużycie wkładek ślizgowych, degradacja sprężyn dociskowych i nieprawidłowości w geometrii sieci. Zimą dodatkowe problemy powodują śnieg i lód, które mogą zwiększyć liczbę awarii nawet o 40 procent. Na niezawodność wpływają także parametry sieci, w tym wysokość zawieszenia, zygzak przewodu i strzałka zwisu. Zbyt mała strzałka na długim przęśle lub niewłaściwy zygzak utrudniają równomierne ścieranie wkładek i sprzyjają iskrzeniu.

Aby ograniczać ryzyko, operatorzy stosują przeglądy dzienne i okresowe, kontrolę grubości wkładek oraz pomiary nacisku. Coraz częściej wdraża się również procedury awaryjnego zrzutu pantografu, które chronią instalację pojazdu i sieć trakcyjną w razie kolizji albo poważnej nieciągłości przewodu. Pomocne są także lokalne systemy smarowania przewodu w miejscach o wysokich obciążeniach, na przykład na ostrych łukach i przy zwrotnicach.

Nowe kierunki rozwoju i rozwiązania cyfrowe

Postęp technologiczny koncentruje się na materiałach, sterowaniu i diagnostyce. Lżejsze komponenty kompozytowe zmniejszają zużycie energii i obciążenia dynamiczne, a czujniki nacisku, przyspieszeń i temperatury umożliwiają monitoring w czasie rzeczywistym. Coraz szerzej stosuje się analitykę predykcyjną, która wykrywa odchylenia od normy i podpowiada termin wymiany wkładek jeszcze przed wystąpieniem awarii.

Integracja z systemami SCADA i platformami IoT pozwala na zdalną diagnostykę, automatyczne alarmowanie oraz optymalizację harmonogramów serwisowych. W praktyce wdrożenie monitoringu w jednej z europejskich stolic ograniczyło liczbę awarii o 28 procent, a układy z aktywną regulacją docisku zmniejszyły zużycie przewodu jezdnego o do 15 procent. Równolegle rozwijane są algorytmy wspierające sterowanie aerodynamiczne głowicy oraz rozwiązania zgodne z normami EN dotyczące jakości współpracy pantograf sieć, co ułatwia standaryzację przeglądów i porównywanie wyników między operatorami.

Dlaczego pantograf decyduje o niezawodności tramwajów

Pantograf to nie tylko kolejny podzespół na dachu pojazdu. To element, który warunkuje niezawodność tramwajów i płynność całego systemu transportu. Inwestycje w lepsze materiały, inteligentną diagnostykę i zdalne zarządzanie obniżają koszty, a przede wszystkim skracają czas przestojów. W miarę rozwoju automatyzacji i systemów predykcyjnych rośnie szansa na dalsze ograniczanie awaryjności oraz lepsze dostosowanie taboru do wymagających warunków miejskich.

Utrzymanie pantografu w optymalnym stanie oznacza nie tylko oszczędności dla operatora. To przede wszystkim pewność i punktualność, które bezpośrednio przekładają się na zadowolenie pasażerów oraz wyższą wydajność całej sieci tramwajowej.
